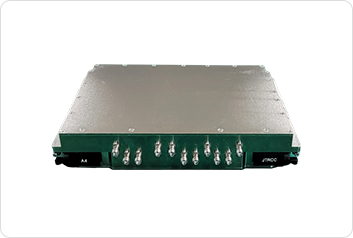

재밍송수신변환판

재밍송수신변환판

사업내용 :   모델기반 전자전 체계 설계분석장비 재밍 송수신 변환판, DRFM송수신 변환판 개발



- 재밍송수신변환판

수신주파수변환판을 통해 수신된 신호를 하향변환하여 DFRM 송수신변환판과 재밍송수신변환판으로 출력하고, 재밍신호처리판의 신호를 상향변환하여 재밍송신판으로 출력

- DRFM송수신변환판

재밍송수신변환판을 통해 하향변환된 신호를 전력제한 증폭하여 DRFM처리판으로 출력하고, DRFM처리판으로부터 입력되는 IF신호를 상향 변환하여 출력

규격
구분 항목 규격
DRFM송수신변환판 재밍송수신변환판
주파수 범위 수신 경로@입력 2.2~3.8GHz 2.0~6.0GHz
수신 경로@출력 2.2~3.8GHz 2.2~3.8GHz
송신 경로@입력 2.2~6.0GHz 2.2~3.8GHz
송신 경로@출력 3.0GHz 2.0~6.0GHz
Local @ IQ 경로 4.0GHz 17.6 17.8, 19.2, 20.4GHz
Local @ 재밍신호처리판 경로 2.56GHz
Local @ DRFM처리판 경로 2.2~3.8GHz
출력신호세기 수신 +0.0 dBm +/- 3.0dB -40 ~ +0 dBm +/- 3.0dB
송신 +0.0 dBm +/- 4.0dB -25 ~ -5 dBm+/- 3.0dB
Local @ IQ 경로 +3.0 dBm +/- 2.0dB -5 dBm +/- 2.0dB
Local @ 재밍신호처리판 경로 +3.0 dBm +/- 3.0dB
Local @ DRFM처리판 경로 +5.0 dBm +/- 3.0dB
불요파 및 고조파 불요파 -35 dBc 이하 +0 +/- 3.0dB
고조파 -15 dBc 이하 -5 +/- 3.0dB
정재파비 2.0 : 1 이하 2.0 : 1 이하
불요파 및 고조파 @ 1kHz -80.0 dBc/Hz -80.0 dBc/Hz
@ 10kHz -85.0 dBc/Hz -85.0 dBc/Hz
@ 100kHz -95.0 dBc/Hz -95.0 dBc/Hz
소모전력 - 20W 이하 30W 이하
크기 및 무게 크기(mm) 233.0 X 166.0 X 35.0 233.0 X 166.0 X 35.0
무게 3.0 Kg 이하 3.0 Kg 이하
